JW0858是一款近電報警功能的控制電路。 在非接觸情況下,感應到電場就產生音響報警。作業人員攜帶近電報警器進入帶電區時,近電報警器能及時發出連續的聲音報警信號,提醒作業人員注意危險,防止由于錯覺和失誤造成的觸電事故。
它可以在非接觸的情況下,用來臨時檢測交流100V以上的火線有沒有電。可以在一段通電導線上,檢測到使整個線路的斷電點。
功能特點
■ 電壓范圍廣 。
■ 使用內部 RC振蕩,成本低。
■ 報警準確、可靠。
■ 體積小,佩帶方便。
■ 外觀精美。

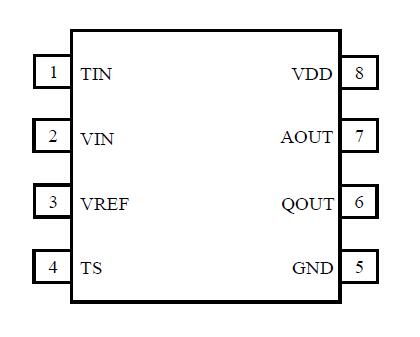

管腳定義(SOP8):
管腳描述:
序號 |
引腳名 |
功能 |
1 |
TIN |
天線輸入 |
2 |
VIN |
靈敏度電壓輸入 |
3 |
VREF |
穩壓基準輸出 |
4 |
TS |
測試 |
5 |
GND |
芯片地 |
6 |
QOUT |
常態為 0,輸出正脈沖 |
7 |
AOUT |
常態為 0,輸出正脈沖 |
8 |
VDD |
芯片電源 |
極限參數:(注釋1、2)
參數 |
符號 |
參數范圍 |
單位 |
工作電壓 |
VDD |
2.5-3.5 |
V |
工作電流 |
IDD |
1 |
mA |
工作溫度范圍 |
TJ |
-40 to 85 |
℃ |
存儲溫度范圍 |
TSTG |
-65 to 120 |
℃ |
注2:人體模型,100pF 電容通過1.5kΩ 電阻放電。
電氣參數: (注釋 (注釋 3,4)(未注明之條件均為 未注明之條件均為 未注明之條件均為 未注明之條件均為 VDD =3V,T=25℃)
項目 |
符號 |
測試條件 |
規范值 |
單位 |
工作電壓 |
VDD |
功能正常 |
2.5 ~ 3.3 |
V |
工作電流 |
ICC |
報警工作狀態但輸出懸空 |
< 20 |
μA |
輸出電流 |
IQ |
Q 端 VOH=VDD - 0.2V |
>1 |
mA |
待機電流 |
IDD |
加電但無檢測信號 |
< 10 |
μA |
注4:規格書的最小、最大規范范圍由測試保證,典型值由設計、測試或統計分析保證。
項目 |
符號 |
測試條件 |
規范值 |
單位 |
感應頻率 |
FIN |
工作可靠無誤報、漏報 |
47 ~ 300 |
Hz |
音頻基頻 |
FG |
內置震蕩器 |
4096 |
Hz |
輸入靈敏度 |
VIN |
在IN 端加47 ~ 110Hz 正弦波 |
0.2 ~ 1.1 |
VP-P |
功能描述:
1: 由硬件確保某-檔接通,系統通電后,相應接通的檔位進行自檢,自檢正常,蜂鳴器報警3聲;自檢不正常,蜂鳴器不報警。
2: 撥動撥碼開關換擋,相應檔位進行自檢,自檢正常。蜂鳴器報警3聲;自檢不正常,蜂鳴器不報警。
3: 自檢正常后,當外部電信號達到相應的感應值, 蜂鳴器報警;外部電信號末達到相應感應值,蜂鳴器不報警。

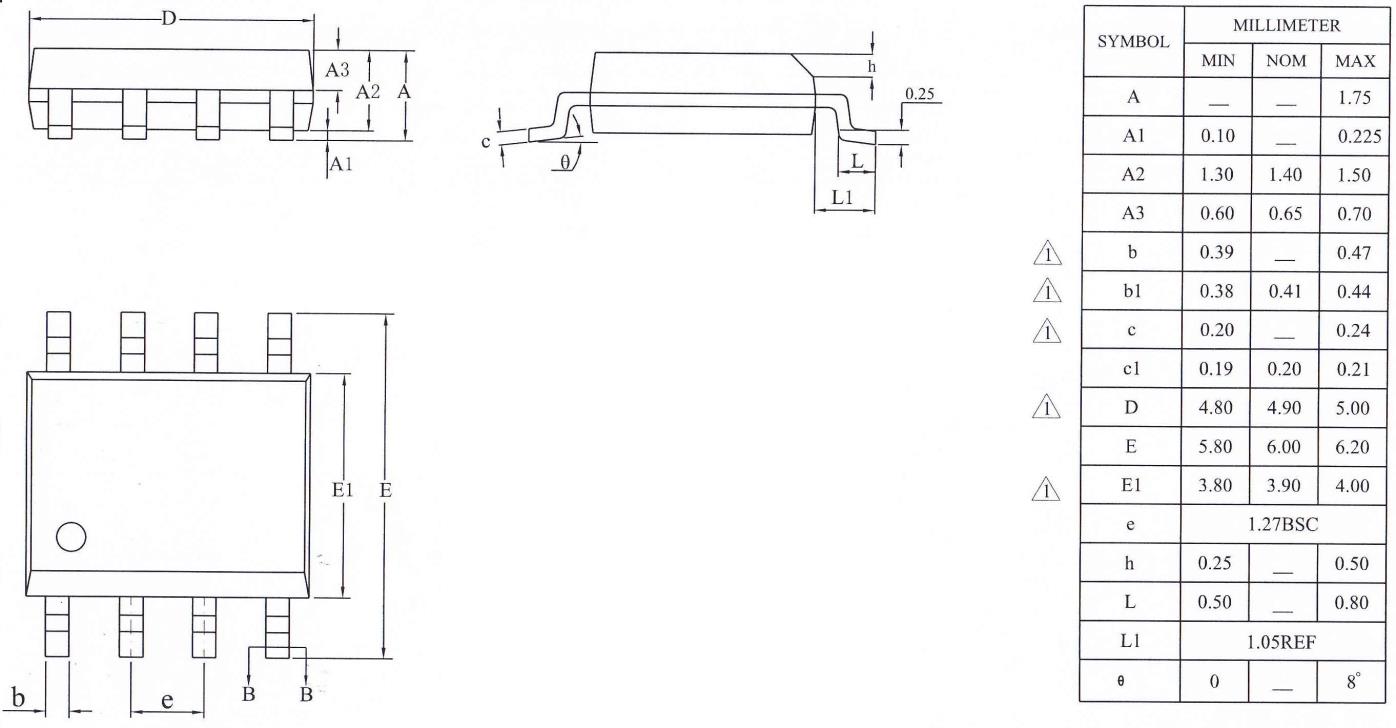

封裝外形圖和尺寸SOP-8
