JW0838 規格書
JW0838 是一款近電報警功能的控制電路。在非接觸情況下，感應到電場就產生音響報警的功能。當電力作業人員攜帶近電報警器進入帶電區域時，近電報警器能及時發出連續的聲音報警信號，提醒作業
人員注意危險，防止由于錯覺和失誤造成的觸電事故。它可以在非接觸到導線的情況下，用來臨時檢測交流100V 以上的火線有沒有電。并可以在一段通電導線上，檢測到使整個線路的斷電點
■ 適用電壓范圍廣。
■ 報警準確、可靠。
■ 體積小，佩帶方便。
■ 外觀精美。
管腳定義(SSOP24)：
管腳描述：
序號
引腳名
功能
序號
引腳名
功能
1
TIN
天線輸入
24
VDD
芯片電源
2
VREFO
穩壓基準輸出 1.2V
23
SW
輸出開關量
3
VREFI
靈敏度基準輸入
22
F2K
報警輸出 2KHz 頻率
4
VREF1
檔位 1 基準接口
21
F4K
報警輸出 4KHz 頻率
5
VREF2
檔位 2 基準接口
20
OUTL
報警輸出包絡
6
VREF3
檔位 3 基準接口
19
LED1
檔位 1 指示燈
7
VREF4
檔位 4 基準接口
18
LED2
檔位 2 指示燈
8
VREF5
檔位 5 基準接口
17
LED3
檔位 3 指示燈
9
OSCI
晶振輸入
16
LED4
檔位 4 指示燈
10
OSCO
晶振輸出
15
LED5
檔位 5 指示燈
11
MOD
接 GND 為按鍵模式，
接 VDD 為撥碼模式。
14
POW
軟件電源開關
12
GND
芯片地
13
STA
內部檔位開關
極限參數：（注釋1、2）
|
參數 |
符號 |
參數范圍 |
單位 |
|
工作電壓 |
VDD |
3-5.5 |
V |
|
工作電流 |
IDD |
2 |
mA |
|
工作溫度范圍 |
TJ |
-40 to 85 |
℃ |
|
存儲溫度范圍 |
TSTG |
-65 to 120 |
℃ |
|
|
ESD（注釋 3） |
2 |
kV |
注1：最大極限值是指超出該工作范圍，芯片有可能損壞。電氣參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的直流參數規范。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值合理反映了器件性能。
注2：人體模型，100pF 電容通過1.5KΩ 電阻放電。
電氣參數： （注釋3，4）(未注明之條件均為VDD=5V，T=25℃)
|
符號 |
描述 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
VDD |
工作電壓 |
|
|
5 |
|
V |
|
Iwork |
工作電流 |
有振蕩，無輸出負載 |
|
|
2 |
mA |
|
|
關機電流 |
|
|
|
|
|
|
|
F2K |
|
|
|
|
|
|
|
F4K |
|
|
|
|
|
|
|
響應時間 |
|
|
|
|
|
|
|
驅動電流 |
|
|
|
|
|
|
|
基準電壓 |
|
|
|
|
|
注4：規格書的最小、最大規范范圍由測試保證，典型值由設計、測試或統計分析保證。
功能描述：
1：由硬件確保某一檔接通，系統通電后，相應接通的檔位進行自檢，自檢正常，蜂鳴器報警3 聲；自檢不正常，蜂鳴器不報警。
2：撥動撥碼開關換擋，相應檔位進行自檢，自檢正常。蜂鳴器報警3 聲；自檢不正常，蜂鳴器不報警。
3：自檢正常后，外部電信號未達到相應感應值，相應指示燈以4s 周期進行微閃提醒；當外部電信號達到相應的感應值，蜂鳴器報警。
4：通過撥碼開關切換，開關在目標檔位停留1 秒后進行自檢（避免中間檔位誤報）。
5：如果出現檔位黏連情況（如1→1、2→2）則不認為進行了換擋操作，不進行自檢 。
6：少檔應用，由硬件撥碼開關配置，保證檔位1 被使用。
7：如中間某檔出現異常，自檢通不過，視為缺檔，缺檔現象會一直存在。
8：SW，系統自檢和報警時，輸出高電平；其他時間輸出低電平。
功能描述：
1：開關按鍵POW 控制系統開機/關機。開機默認檔位1，系統所有檔位自檢，檔位1 自檢正常后，蜂鳴器報警3 聲，自檢正常的檔位相應的指示燈常亮2S。開機確認時間0.5s，關機確認時間1.5s。關機確認后，蜂鳴器長鳴1s，關機后系統進入微功耗狀態。
2：換擋按鍵STA 控制換擋，1→2→3→4→5→1……循環。換擋后，相應檔位自檢，自檢正常后，蜂鳴器響3 聲，相應指示燈常亮2S；自檢不正常，按描述4 少檔方案進行處理。
3：自檢正常后，外部電信號未達到相應感應值，相應指示燈以4s 周期進行微閃提醒；當外部電信號達到相應的感應值，蜂鳴器報警。
4：少檔應用。如4 檔應用，換擋按鍵STA 控制換擋，1→2→3→4→1……循環；如3 檔應用，換擋按鍵STA 控制換擋，1→2→3→1……循環；如2 檔應用，換擋按鍵STA 控制換擋，1→2→1……循環。
5：中間某檔缺檔。如缺4 檔，視同3 檔應用；如缺3 檔，視同2 檔應用；如缺2 檔，視同只有1 檔應用；如1 檔自檢通不過，視為系統整體故障，無自檢提示音，無指示燈亮。
6：換擋按鍵，遇到缺檔，自動返回到檔位1，后續按描述5 執行。
7：SW，系統自檢和報警時，輸出高電平；其他時間輸出低電平。

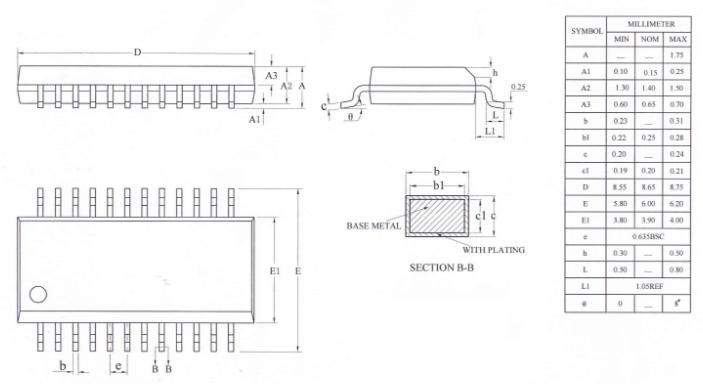

封裝外形圖和尺寸SSOP-24
